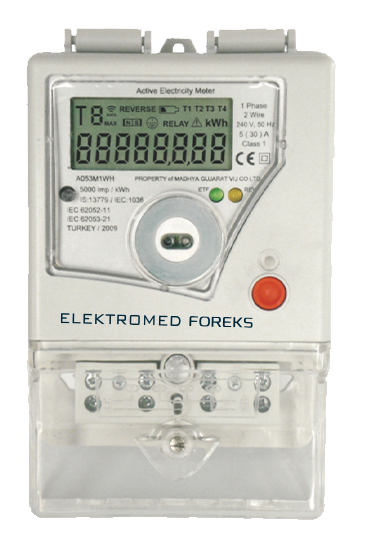

EH0 Monofaze Aktif Elektronik Elektrik Sayacı
|
Özellikler |
Sembol |
Birim |
Değer |
|---|---|---|---|
|
Gerilim |
Un |
V |
240 |
|
Gerilim Değişimi |
± Un % |
-30, +20 |
|
|
Frekans |
Fo |
Hz |
50 (% ±5) |
|
Temel Akım |
Ib |
A |
5 |
|
Maksimum Akım |
I max |
A |
5 |
|
Doğruluk (IEC 62053-21) |
Sınıf 1 |
||
|
Tüketim |
|||
|
-Gerilim Devresi Güç Tüketimi |
VA |
10 |
|
|
-Akım Devresi Güç Tüketimi |
VA |
4 |
|
|
AC Voltaj Dayanımı |
V |
440 (min 5 dk.) |
|
|
Darbe Voltaj Dayanımı |
V |
6000 |
|
|
Uzaktan Okuma (AMR) |
RS485 (Opsiyonel) |
||
|
Sayaç Gövde Malzemesi |
Polikarbonat (PC) |
||
|
Terminal Bloğu Malzemesi |
Polikarbonat (PC) |
||
|
Terminal Bloğu Kapağı Malzemesi |
Polikarbonat (PC) |
||
|
Terminal Kablo Soketi Çapı |
mm |
5,5 |
|
|
Kablo Kesit Alanı |
mm2 |
16 |
|
|
Ekran |
LCD, 8 Karakter |
||
|
Arayüz Birimi |
Optik Port (IEC 62056-21) |
||
|
Tarife Sayısı |
4 |
||
|
Saat Hassasiyeti (IEC 61038) |
sn/gün |
±0.5 |
|
|
YedeklemeÜnitesi |
Lityum Pil (LiSO2Cl) |
||
|
-Raf Ömrü |
yıl |
10 |
|
|
-Kullanım Ömrü |
yıl |
4 |
|
|
Koruma Sınıfı |
IP 54 Bina dışı (IEC 60529) |
||
|
Çalışma Sıcaklığı |
°C |
-40 / +70 |
|
|
Referans Standart |
IEC 62053-21, IEC 62052-11 |
||
|
İlgili Standartlar |
IEC 62056 |
||
|
EEPROM Bellek Saklama Süresi |
yıl |
>20 |
|
|
Haberleşme Protokolü |
DMLS (Opsiyonel) ve IEC 62056 |

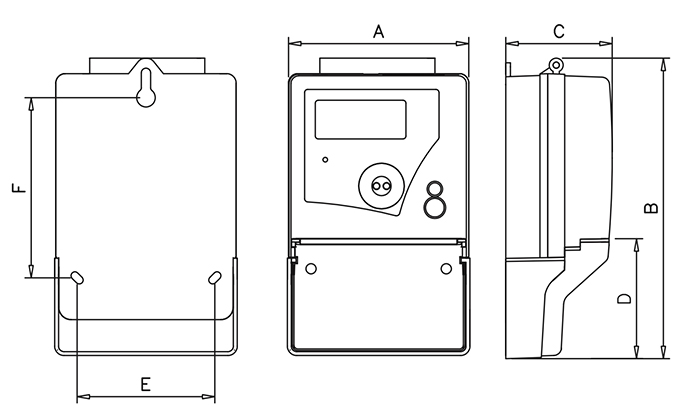

| A | B | C | D | E | F |
|---|---|---|---|---|---|
| 118 | 193 | 73 | 75 | 88 | 115 |
Temel Özellikller
- Enerji ölçümü; Normal ve ters enerji akışının ölçümü. Her iki durumda da poziitif enerji ölçümü (opsiyonel).

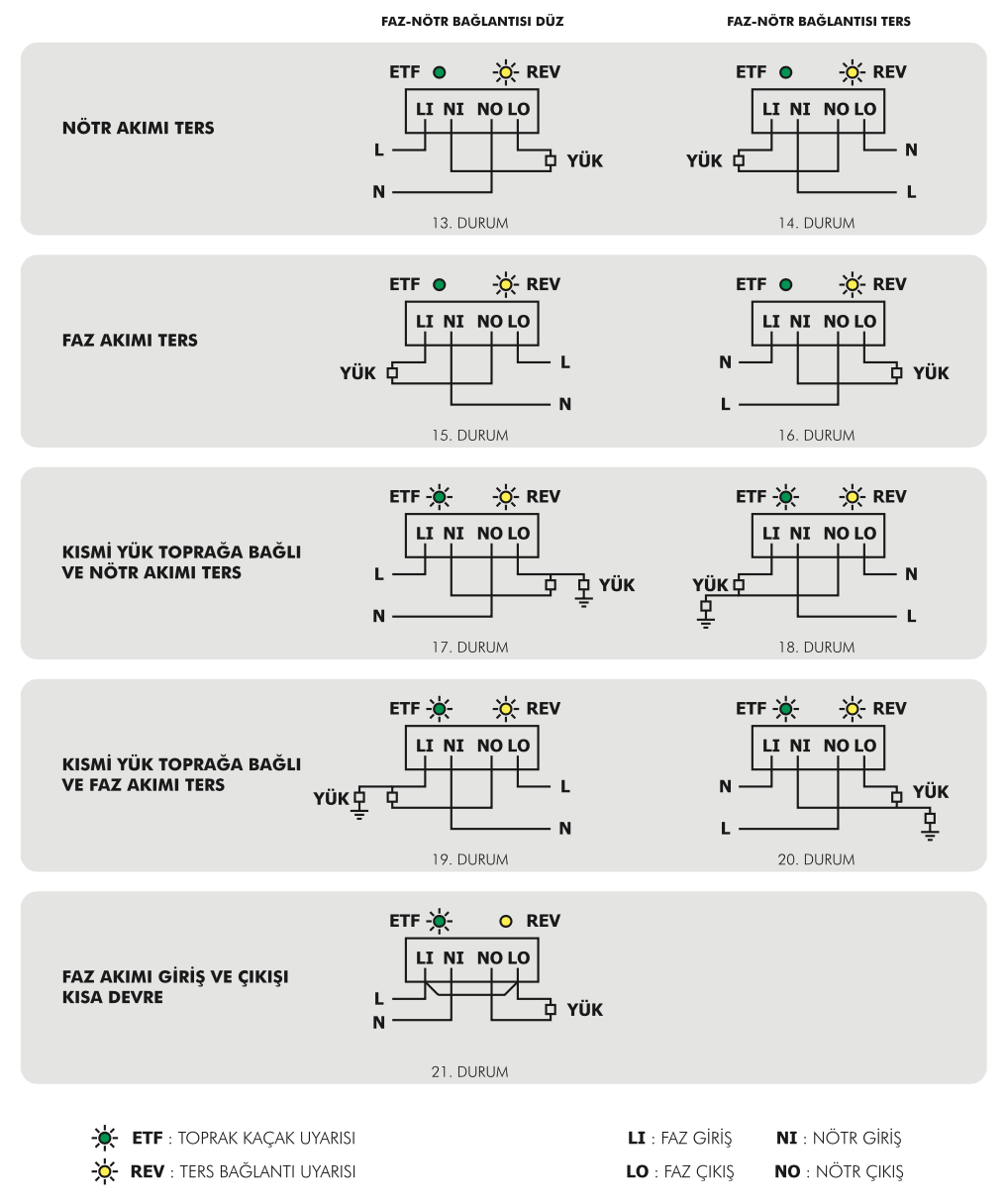

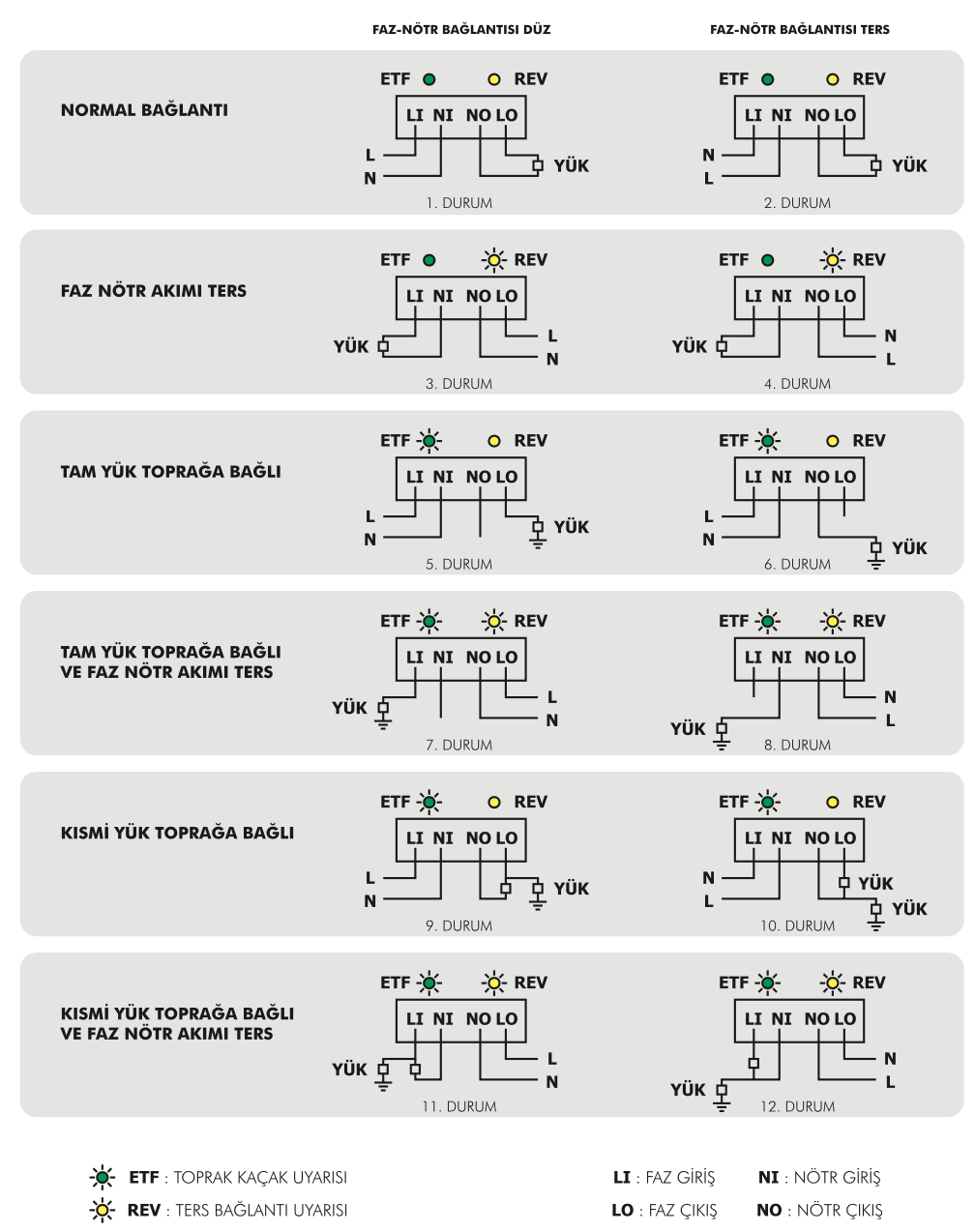

- Yüksek Koruma; 21 farklı müdehale (kaçak) algılama
- Harici uygulanan AC ve DC manyetik alanları algılama.
- 0,2 Tesla AC manyetik alanda doğru ölçüm yeteneği
- 0,5 Tesla DC manyetik alanda doğru ölçüm yeteneği
- 35 kV'a kadar statik gerilim boşalmalarında dayanıklılık.
- LCD aydınlatması ve 7 -segment 8 haneli ekran.
- Optik port aracılığıyla sayaçtan veri okuma ve sayaca verri yazma.
- Dahili geerçek zaman saati.
- 6 kademeye kadar çoklu tarifelendirme sistemi.
