EC25TV Trifaze Aktif Reaktif CT-VT Elektrik Sayacı

EC25TV Trifaze Aktif Reaktif CT-VT Elektrik Sayacı

Enerji dağıtım hatlarında kullanılır.Harici Akım ve Gerilim Trafolu Aktif-Reaktif Kombi Elektrik Sayacı

Teknik Özellikler

Parametreler

Gerilim

3x57,7 / 100V

Sayaç Sabiti

10000 imp / kWh, 10000 imp / kVArh

Başlama Akımı, Ist

10 mA

Minimum Akım, Imin

50 mA

Nominal Akım, In

5A

Maksimum Akım, Imax

10 A

Ağırlık

1.0 kg

Model A B C D
EC25TV13CHB 160 230 73 51

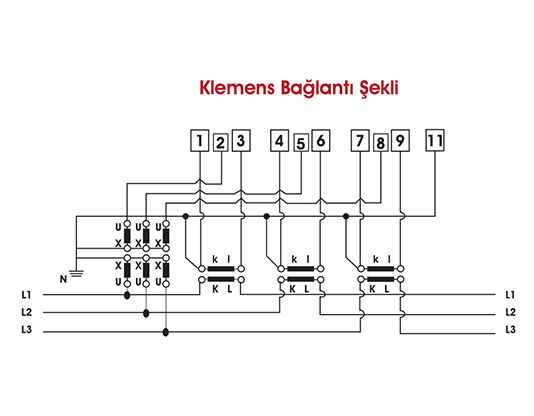

EC25TV Aktif/Reaktif VT Elektrik Sayacı Kroki EC25TV Aktif/Reaktif VT Elektrik Sayacı Kroki

Özellikler

  • MID Belgeli
  • IEC 50470-1/3 standardlarına uygunluk
  • ± 0,5 % Sınıf C Aktif Enerji Ölçüm Doğruluğu
  • UV-korumalı, polikarbonat IP54 gövde
  • Geniş Çalışma Aralığı 40V - 320V Maksimum 100A Binadışı, -40C .. +70C IP54 Koruma Sınıfı
  • 4 tarife, 8 zaman dilimi, 3 gün tipi
  • Demand Reset Butonu
  • 0.5 sn/gün gerçek zaman saati doğruluğu
  • Otomatik ileri saat uygulaması (ODLS)
  • Enerji yokken ekrandan endeks okuyabilme
  • Enerji yokken optik porttan bilgi okuyabilme
  • TEDAŞ/EPDK Şartlarına Uygunluk
  • Özel tasarım LCD ekran
  • Ergonomik ve hafif tasarım
  • 10 yıldan fazla pil ömrü

Olay Kayıtları

  • Faz kesintileri R, S ve T için, 10 kayıt
  • Elektrik kesintileri, 10 kayıt
  • Akım ters bağlantıları R, S ve T için, 10 kayıt
  • Faz sırası hataları, 10 kayıt
  • Klemens Kapak Açılması ve adedi 12 kayıt
  • Gövde Kapak Açılması

Sistem Çözümleri

  • Optik port (IEC62056-21)
  • RS485 port (IEC62056-21)
  • Opsiyonel izoleli pulse çıkışı
  • Opsiyonel MODBUS desteği
  • Opsiyonel DLMS/COSEM desteği

LCD Uyarı Simgeleri

Elektromed Elektronik Elektrik Sayaçları Tüm fazların aktif olduğunu gösterir
Fazlardan herhangi birisi kesildiğinde, kesilen fazın ilgili simgesi söner.
Fazlardan herhangi ikisi ters bağlandığında, ters bağlı fazların ilgili simgeleri flash yapar.
Elektromed Elektronik Elektrik Sayaçları Sayaç doğru yönde aktif tüketim yaparken quadrant ok yönü Elektromed Elektronik Elektrik Sayaçları gösterir.
Elektromed Elektronik Elektrik Sayaçları Akım yönü ters bağlı durumda ise quadrant ok yönüElektromed Elektronik Elektrik Sayaçları göstererek flash yapar ve tarife obis kodları yerine Elektromed Elektronik Elektrik Sayaçları (Reverse) simgesi ile birlikte ilgili fazlara ait Elektromed Elektronik Elektrik Sayaçları simgeleri flash yapar.
Elektromed Elektronik Elektrik Sayaçları Gerçek zaman saatinin (Real Time Clock) hatalı olması durumunda tarife obis kodları yerine Elektromed Elektronik Elektrik Sayaçları simgesi flash yapar
Elektromed Elektronik Elektrik Sayaçları Üst kapak açılma uyarısı
Elektromed Elektronik Elektrik Sayaçları Klemens kapağı açılma uyarısı

Yük Profili

  • 15, 30, 60 dk ayarlanabilir aralıklar
  • Aktif, Endüktif ve Kapasitif Reaktif Enerji olmak üzere 3 kanal
  • 8 aya kadar toplam 5832 kayıt

Koruyucu Özellikler

  • Klemens Kapağı Açık ihbarı gösterimi ve kaydı
  • Gövde Kapağı Açık ihbarı gösterimi ve kaydı
  • Klemens ve gövde kapağı için bağımsız mühürleme
  • Demand resetleme butonu mührü
  • Programlama Modu password koruması
  • Ters bağlantıda mutlak değer enerji kaydetme
  • Harici hafıza değeri yazma koruması
  • Demand önceki aylar değerleri
  • Son 12 ay tarife tüketim kayıtları
  • Faz sırası hata gösterimi ve kaydı
  • Akım ters bağlantısı gösterimi ve kaydı
Elektromed Elektronik Elektrik Sayaçları

Obis Kod

Açıklama

0.0.0

Seri Numarası

0.9.1

Sayaç Saati

0.9.2

Sayaç Tarihi

0.9.5

Haftanın Günü

1.8.0

Kümülatif Aktif Enerji (import)

1.8.1

Toplam Enerji T1

1.8.2

Toplam Enerji T2

1.8.3

Toplam Enerji T3

1.8.4

Toplam Enerji T4

1.6.0

Maksimum Aktif Güç

1.6.0*1

Önceki Ay Max. Aktif Güç

Obis Kod

Açıklama

96.71

Son Klemens Kapak Açma Tarihi

96.70

Gövde Kapak Açılma Tarihi

1.8.1*1

T1 Tüketim Aybaşı Değeri

1.8.2*1

T2 Tüketim Aybaşı Değeri

1.8.3*1

T3 Tüketim Aybaşı Değeri

1.8.4*1

T4 Tüketim Aybaşı Değeri

5.8.0

Reaktif Endüktif Enerji Tüketimi

8.8.0

Reaktif Kapasitif Enerji Tüketimi

5.8.0*1

Reaktif Endüktif aybaşı değeri

8.8.0*1

Reaktif Kapasitif aybaşı değeri

0.1.0

Demant Sıfırlama Sayısı

0.1.2*1

Son Demant Sıfırlama Tarih ve Saatleri

Teknik Özellikler

Parametreler

Bağlantı tipi

3 faz 4 telli

Klemens Bağlantısı

DIN

Doğruluk Sınıfı - aktif

Sınıf B veya C

Doğruluk Sınıfı - reaktif

Sınıf 2

Frekans

50 Hz

Koruma Sınıfı

IP54

Elektromanyetik Çevre Sınıfı

E2

Mekanik Çevre Sınıfı

M2

Sıcaklık Aralığı

-40...+70 ̊C

Akım Devresi Güç Harcaması

< 2W, 10VA

Gerilim Devresi Güç Harcaması

< 4VA

Ekran

LCD 9 digit + semboller

Demand Zaman Aralığı

15 (default), 30 veya 60 dk

Yük Profili

Kümülatif Tüketim Değerleri (1.8.0, 5.8.0 ve 8.8.0)

Yük Profili Periyodu

30 (default), 15 veya 60 dk

Optik Port

Mode C Readout, 9600baud (IEC62056-21)

Pulse Çıkışı

1pulse / Wh

RS485 Port

2500 V izolasyon gerilimi, Mode C Readout, 9600baud (IEC62056-21)

Hassas Ölçüm

Sayaçlarımız Elektronik Ölçüm (solid state) yapısına sahip olduğundan uzun yıllar yüksek ölçüm performansı ile hizmet verebilmektedir. İç tüketimleri standardın belirlediği sınırların altında olup, kullanılan elektronik malzemeler özenle seçiliyor ve test ediliyor. Referans ve temel akım değerleri hassasiyeti artırmak amacıyla 5 A olarak seçilmiştir.

Ölçüm devrelerinin dinamik aralığı oldukça geniş olduğundan başlama akımı değerinden direk bağlı bağlantıda 100A, akım trafolu bağlantıda 10 A'e kadar oldukça kararlı bir doğrulukla ölçüm yapmaktadır. Akım Uçları ters bağlansa dahi ölçüm doğruluğu aynı sınırlardadır ve tüketimi mutlak değer alarak düz kaydeder.

Montajı Kolay ve Şık Endüstriyel Tasarım

Elektrik sayaçlarımız mevcut abonelerden sökülen mekanik sayaçların yerine kolaylıkla montajı yapılabilen minyatür ve estetik hatlara sahiptir. Endüstriyel tasarımda uzun yıllar yüksek performansta çalışacak, kullanımı kolay ve geleceğin ihtiyaçlarına cevap verebilecek (future-proof) unsurlar göz önünde bulundurulmuştur.

Çevre Dostu

Elektromed tasarımdan üretime, pazarlamadan satışa bütün süreçleriyle ISO9001 ve ISO18001 belgelerine sahiptir. Tasarım ve üretimin her aşamasında bize emanet edilmiş olan tabi çevremizi korumak ve iyileştirmek adına tedbirler alınmış ve uygulanmaktadır. Sayaçlarda kullanılan pil seçiminden, ambalaj kutusu tasarımına kadar her aşamada bu hassasiyet gözetilmektedir. İşletmemiz bu yapısını ISO 14001 Çevre Yönetim Sistemleri belgesi ile onaylatmıştır.

Özel Tasarım Ekran

Sayaç ekranı kolay okunabilecek büyüklükte özel tasarlanmıştır. Ekran mesajları sembollerle desteklenerek anlaşılırlığı artırılmıştır. Kombi sayaçlarda ekran aydınlatması standard özelliktir. Mesken tiplerinde ise opsiyoneldir.

Elektromed Elektronik Elektrik Sayaçları

Uzaktan Okuma

Yakın gelecekte sayaçların önemli bir kısmının uzaktan okunması düşünülmektedir. Uzaktan okuma için sayaçların haberleşme modülü ile donamlı olması gerekmektedir. Bu modüllerden en ekonomik ve yaygın kullanılanı RS485 modülüdür. Bu sebeple yüksek tüketimli müşterilerde kullanılacak olan kombi sayaçlarda RS485 çıkışı standard özelliğimizdir. Mesken tipi monofaze ve trifaze sayaçlarda ise RS485 modülü opsiyonel olarak istenebilmektedir.
